產品詳情

功能模塊

Function module

【省成本】

同時兼容兩種螺絲，等效于兩臺設備

【高效率】

1200-2000pcs 螺絲/小時，無需停機更換物料，工藝數據庫快速調用

【更輕松】

自動切換吸嘴，自動處理異常，自動保存數據

【可靠性】

配置滑牙、浮鎖、漏鎖檢測功能并自動報警，電批符合ISO5393標準，一天可工作20小時以上

【高效率】

可換2-4種吸嘴，換嘴時間5秒以內；供料器2種，可擴展

【通用性】

對于鎖同樣螺絲的產品，只需更換治具，可鎖不同產品，通過簡單編程，即可投入生產，方便企業組織生產

實力分板機生產廠家

標準型相關產品目錄

自動擰緊機SL-Z01	雙Y擰緊機SL-Z02	雙頭雙系統擰緊機SL-D01

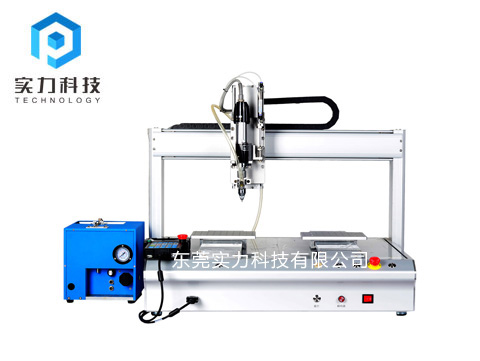

智能擰緊機SLD-ZL01

Intelligent Tighten Machine SLD-ZL01

簡短說明：

以智能電批為核心，配合高精密伺服絲桿運動模組，以及簡明易用的數據庫式控制系統，提供高質量的螺絲擰緊加工。該設備是實現零缺陷擰緊的基礎單元。

配置參數

1. 可視化編程，通過CCD捕捉定位螺絲孔，縮短50%以上示教編程時間（可選）； 2. 直接調用擰緊工藝數據庫，減少80%以上工程調試時間； 3. 提供多段擰緊策略，真正實現先預緊后擰緊，滿足緊密配合產品需求； 4. 實時顯示扭力曲線及數值，直觀易用； 5. 自動檢測滑絲、卡死、浮鎖、缺釘、錯料等不良，并與位置參數自動保存，方便查閱返修； 6. 可自動處理不良，避免停機。（重復擰緊，或吐釘并記錄，然后跳到下一位置） 7. Ethernet端口為標準配置，可與上游PC進行定點數據或存儲器數據的通信。 8. 擴展性強，可以連接中央數據庫，為實現工業4.0準備。 9. 配有 DigiTork 螺絲刀及 MT Focus 400 A 控制器的系統 。 10. 優良的人體工程學設計最大程度地提高了操作員舒適度：舒適的手柄、輕型的工具和低噪音級別。 11. 能夠通過控制器界面的自動設定功能或 PC 軟件界面來設定扭矩和批次緊固策略包括扭矩控制、扭矩角控制及速度控制，用以檢測裝配問題。 12. 總共可設置 3 個不同的參數集“P 集”，此款為市場上結構最緊湊的控制器，其可配置式顯示屏能提供清晰的操作反饋。 13. 支持 PC/ToolsTalk MT，可通過 USB 或 RS232 進行通信?？梢约?4 個可配置輸入/4 個可配置輸出數字信號。 14. 快換安裝接口，僅更換電批即可支持更大扭力范圍。	1	擰緊系統	控制軸數			4軸
			壓力檢測功能			可選
			距離檢測功能			可選
			螺絲供給方式			吸取
			適用螺絲		型螺絲類	自攻牙，機械螺絲
					公稱直徑	M2.5-M3
					長度	5-14mm
			扭矩設定范圍			0.1-1.2N.m
			鎖付矩離			50/100

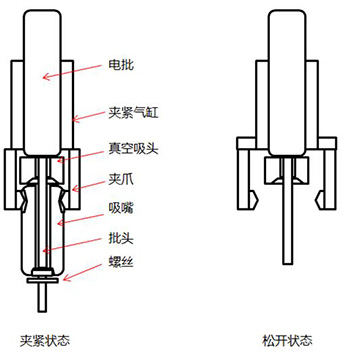

			螺絲保持方式			夾頭/真空吸嘴
			不良檢測功能		自動檢測	扭矩不良（滑絲）、浮鎖、卡釘、缺料、錯料
	2	運動平臺	模組傳動方式			伺服電機+絲桿
			動作范圍	X軸		500（根據要求定制）
				Y軸		600（根據要求定制）
			最大移動速度	X軸		600/sec
				Y軸		400/sec
				Z軸		400/sec
	3	CCD	位置重復定位精度	±0.02
			相機	130W /200W /500W 可選
			鏡頭	理光
			光源	奧普特
	4	控制單元	電腦主機	PC工控機
			運動控制卡	正運動
			顯示器	HP
	5	工作氣壓		0.4-0.6MPa
	6	扭矩范圍		0.1-1.2N.m
	7	速度范圍		100-1000 r/min 可設定
	8	長度		1200 mm
	9	總寬		900 mm
	10	總高		1600 mm
	11	扭力控制		傳感器閉環控制
	12	電批電壓		24 Volt
	13	電批標準		ISO5393-1994
	14	電批噪音		<70 dB(A)
	15	整機功率		< 2KW
